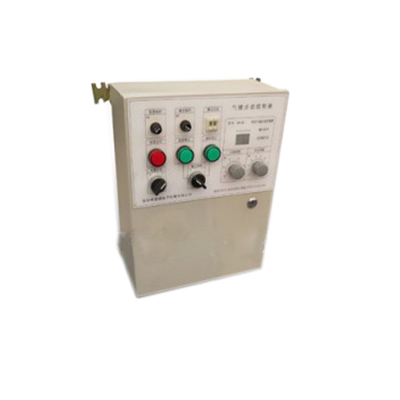

气锤控制器


一、步进控制器

  气锤步进控制器是控制料仓集料气锤打击的自动控制仪器。其输出的开关信号,直接控制电磁阀的开闭,使压缩空气能循环作用于气锤,从而达到解决料仓集料的目的。该控制仪可广泛应用于冶金、水泥、矿山、铸造、医药等工业部门的料仓打击控制,我厂并可根据各行各业用户的要求进行专门设计。
  该控制器选用进口数字集成电路、电路设计,因而具有性能稳定可靠、抗干扰性强、动耗低、使用及维修方便等特点。


1、技术参数

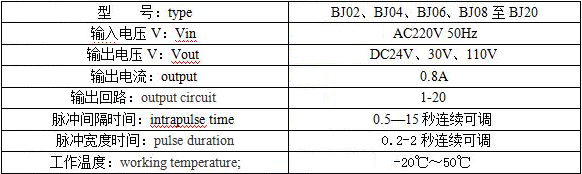

.jpg

2、安装方式:
  壁挂式


3、结构原理:

BJ系列气锤步进控制器由数控、显示、电子开关、电源四大部分组成。

(1)数控部分:由数字集成电路组成,包括振荡、单稳、复合、计数、复位及面板上脉宽调节、间隔调节、拨盘等控制元件组成。

(2)显示部分:由七段译码、电平转换及面板上数码显示、脉宽显示、工作指示、输出指示等组成。

(3)电子开关部分:由译码、电子开关及侧板上输出接插座组成。

(4)电源部分:由电源线、开关、变压器、保险丝、整流稳压电路等组成。

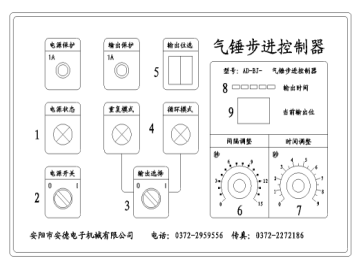

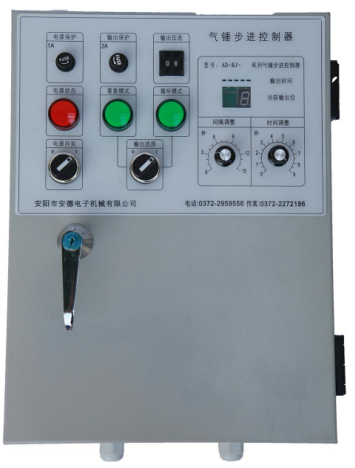

4、面板各部分名称功能:


1——输出电源指示灯:24V电源指示

2——电源开关

3——选择开关:开关拨到“1”位置,处于循环模式,控制仪按正常顺序依次控制电磁阀进行打击,当输出路数显示到某一路数时,将开关拨到“0”位置,此时,处于重复模式,控制仪中该路则被锁定,相应的电磁阀作单一的重复打击。注意,开关从“1”到“0”或从“0”到“1”时,必须在路数显示值的更换后瞬间即拨动,是在脉冲间隔的前半段时间内拨动,否则,锁定值不定,并造成显示混乱。

4——循环重复模式指示灯。

5——输出路数设定:使用前按需要控制的电磁阀数选择相同数值设定(注意输出路数显示值为设定数值减1),控制器按此数值进行循环工作,设定值不超过控制器的规定值。

6——脉宽调节旋钮:调节输出脉冲宽度,或称电磁阀喷吹时间,顺时针调节脉宽时间增加,反之减少。

7——间隔调节旋钮:调节两次输出脉冲之间的间隔时间(即两阀间隔),顺时针方向增加,反之减少。

8——脉宽显示:由五只红色发光二极管组成,发光管亮的越多,亮度越强,则表示输出脉冲时间越长。

9——输出路数显示:依次显示路数的序号及输出时间,即电磁阀顺序,每个数字停留时间,即为脉冲间隔,输出从“00”序号开始。所以,设定的路数即是显示值加。

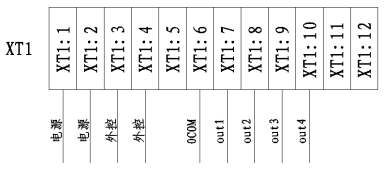

5、端子接线:



二、阀箱

1、阀箱型号:ADFX02、ADFX04、ADFX06、ADFX08至ADFX20

2、阀箱内装有球阀一个,气动三联件一套,电磁阀一组。

   球阀一端与气源相接,另一端与气动三联件相连。

(1) 气动三联件是一种气动的组件,有压力表及限压阀、过滤及气液分离、油雾器三个装置组合在一起的组件。油水过滤器作用,因压缩空气是空压机直接从空气中提取,空气中有大量水气,必须去除,不然水气进入电磁阀内腔经压缩变成液态水,与气缸推杆的润滑油相混,会降低润滑效果,缩短电磁阀使用寿命。因此,要经常检查油水过滤器是否存水。

(2) 电磁阀为两位三通,输入电压24V。两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路会断开。

三、安装步骤

1、   将步进控制器固定在合适的位置;

2、 根据线长,固定好阀盘箱;

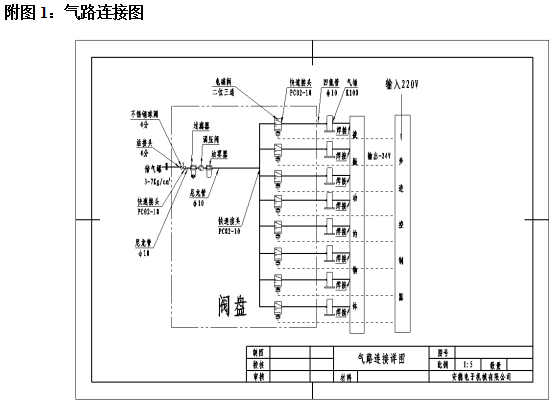

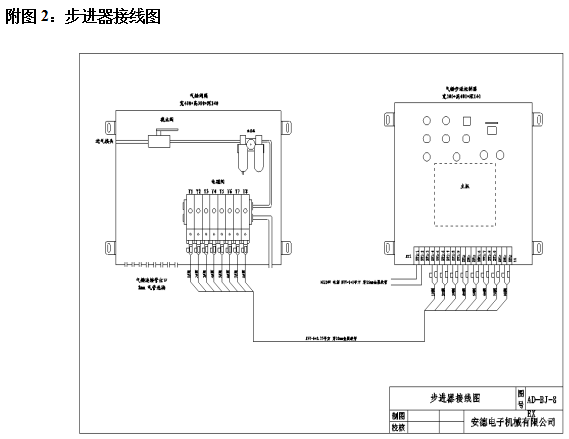

3、 按照阀盘箱内所示的接线图(见附图1、附图2),将步进器和阀盘的连接线接好。注意:步进器若是防爆箱,接线时要套上金属软管

4、 将气锤固定在所需的合适位置,固定时将连接板焊接在要击打的仓壁上,然后将气锤固定在连接板上。(在安装前,先将气锤通气试一下,以免很费劲安装好后,出现问题,再卸下。)

注意:螺丝一定要紧牢,使用一段时间要检查螺丝是否有松动现象。如果位置过高不便检查,可紧固后,打上紧固胶,以防松动。

5、 为防护起见,在气锤吊环处,用铁丝将气锤连接到仓壁上固定好。以防气锤螺丝松动后,气锤掉下伤人。

6、 将进气接头缠上生料带,装在气锤上。

7、 将气管一端与气锤进气孔连接,另一端与阀盘箱内的电磁阀连接。

8、 将步进器接上220V的电源。

9、 将阀盘箱接上3-7kg/cm2的压缩空气。

10、 步进器工作后,带动电磁阀动作,电磁阀动作后,将压缩空气送到气锤,即完成一组气锤的工作,依次工作。

切记:使用过程中,一定要注意气锤上的螺丝不能松动(包括连接板及长拉杆的螺丝)。螺丝松动后会造成用力不均,容易损坏。

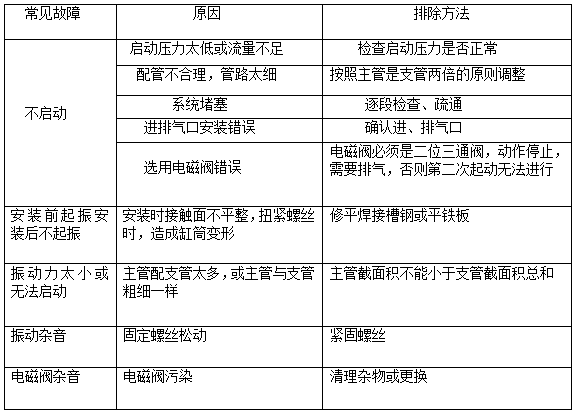

四、常见故障处理
