零速开关

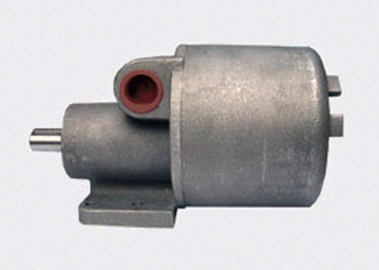

零速开关(转速监控器,采用美国技术)

发布时间:2016-07-13

零速开关(转速监控器,采用美国技术)


1、工作原理:

  零速开关安装在输送设备的从动轮上,用联轴器将从动轮轴与零速开关轴连接起来,随着从动轮一起转动.当输送设备皮带打滑或转轮出现故障时,零速开关则给出一个信号,使工作人员能及时发现故障,能够对输送设备运行进行监控,实现plc自动化控制。

  本产品连接电源和控制回路时,可按接线图连接。本产品特点:采用进口微型继电器直接隔离,不会对控制系统产生干扰和影响。线路板焊接两个微型继电器,可根据监控设备的实际转速,分别调整时间常数和脉冲个数,来实现转速设定。当监控设备出现异常时,两组继电器动作并给出信号。


2、基本参数

产品型号:AD-LS-1

输入电压:110VAC 220VAC 24VDC

额定频率:50/60Hz

接点容量:3A/220VAC/110VAC  5A/24DC


3、特点:

  该产品采用美国进口技术,铝合金外壳防护等级为IP-65,体积小,重量轻,坚固耐用,安装方便,可在粉尘大、环境恶劣的场所安全稳定运行。具有防尘、防水、耐高温-45-95℃等特点。速度可调整,监测范围0-1500rpm,报警具有延时功能。

4、适用范围:

  各种输送机打滑、低速、过负载时监控保护。应用于链条输送机,螺旋输送机,皮带输送机,斗式提升机,旋转供料阀等。

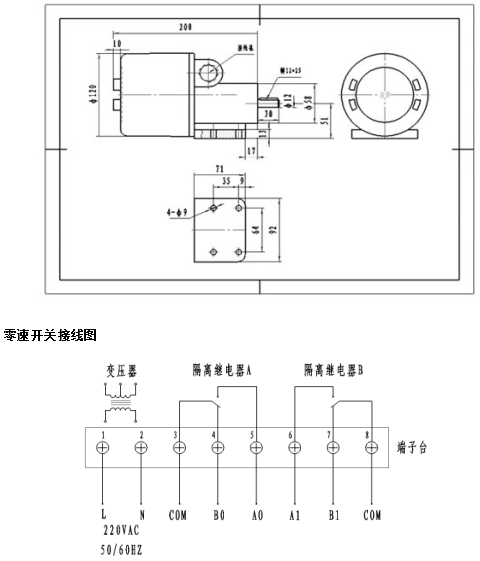

5、安装接线

 1)、连接形式:用4条M8螺丝将零速开关固定在一个直角型的连接板上,直角型连接板上的孔,开成长条形的孔,便于左右、前后调整。

 2)、轴端用连轴器将零速开关与从动轮连接起来。

 3)、接线方式:零速开关出线8根,其中2根电源线,2根开点,2根闭点,2根共用。



6、零速开关调整方法:

 1)该装置通电后,有1-3分钟延时,然后,进入正常工作状态。(可根据用户要求制作报警延时)

 2) 当开关S1拨至中间位置时,为高速位;拨至左边位置时,为中速位;拨至右边位置时,为低速位。

 3) 绿灯亮时为正常运转,端子台3-5通,6-8通。绿灯灭时为有故障出现,端子台3-4通,8-7通。

 4) 黄灯指示运行速度快慢。

  调整RZ2  1MΩ电位器,可设定运转设备的报警转速。顺时针调整用作快速设定报警,逆时针调整用作慢速设定报警。设定好速度后,当设备运转低于设定的转速,就会发出报警信号。RZ1  500KΩ电位器出厂时已调整好。
