大型气动敲击锤,气动冲击锤,气动空气锤,气动打击锤

更新时间:2016-08-16    点击次数:565

  工作原理

  在气锤没有通入压缩空气(3-6kg/cm2)的状态下,磁性活塞借助强磁力贴紧固定在基板上。电磁阀通电时,压缩空气流入气锤本体,在体内压力增加,当大于磁力时,磁性活塞高速脱离基板,由于强磁力的反作用力产生很强的反击力,高速落下的磁性活塞撞击基板,其冲击力传给料仓,并且用强的冲击力击落附着的粉尘,电磁阀停止通电时,压缩空气排出,于是借助返回弹簧将磁性活塞缓慢上升再靠近基板,通过磁力密接在基板上回复到原始状态。

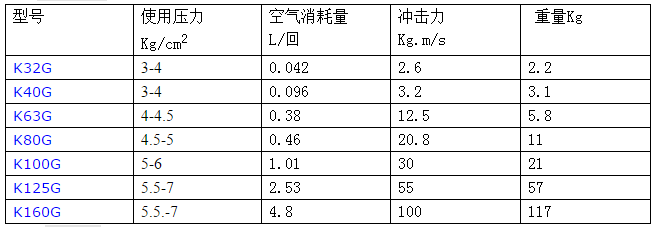

  型号和参数


适用范围

  食品、金属铸造、水泥、饲料工业、制药、化学、肥料、橡塑胶工业、矿业.运输设备、仓储业等工业。

特点

1、不需要使用电源供应,防爆场内亦可使用。

2、体积小,安装容易,出力大小易控制。

3、种类齐全,使用者可依需要选用。

4、可瞬间停止或启动,无马达振动器的惯性现象,不会造成设备损坏。

选择气锤要从以下几个方面考虑

1、根据料仓的直径和金属板厚度选用,见图1

2、根据物料的特性选用:含水率、堆密度(比重)、粒径等。

3、气锤的安装位置要合理:不合理的安装位置,既削弱了振动力,又损害了气锤本身。如图1,也是不要对称安装,要交叉安装,另外不要少于L/3,否则影响振动力。

4、根据料仓形状选择,圆锥料仓安1台,角锥料仓安2台。实践证明角锥料仓比圆锥料仓振动效果差,传播效率低。

5、根据料仓的大小,容积选择。



安装使用说明

一、安装

1、按照底座连接孔尺寸加工一件连接板,焊接到料仓锥形部位。或用相应槽钢焊接在料仓锥部。(焊接时要采用断续焊)

2、无论是连接板还是槽钢,和气锤的接触面要平整,否则螺丝把紧时,使气锤缸筒变形导致停振。

3、用螺栓将气锤固定在连接板上。(要加平垫和弹簧垫圈)

4、将气源软管与气锤连接好,即可使用。

5、使用一段时间,要检查拉杆及法兰螺丝是否松动,要及时紧固,以延长气锤使用寿命。否则,拉杆容易断裂。

二、使用

各种型号同时安装使用示意


若同时使用几台不同型号的气锤,可根据气锤使用时间调整时间顺序继电器。

ADSK20时间顺序控制器

  本产品的功能主要是控制气锤按时间顺序工作,可控制1-20台气锤。

电器规格

外壳:金属

工作环境温度:-10-60℃

电源:110/220VAC

显示方式:2位

保险:2A

消耗功率:3W

控制功能说明

·使用者可自由设定1-20路气锤的振动情况

·时间间隔每路3-60秒

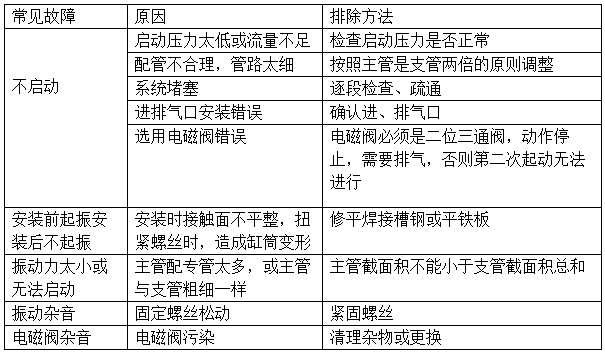

常见故障处理


注:G为改进型气动敲击锤

售后服务

  安装及使用过程中如有问题,请致电安阳安德电子机械有限公司

  电话:0372-2959556 传真:0372-2272186 手机:13503975383

  QQ:3515264399  QQ:2948931285

  网址:www.andedzjx.com

  邮箱:dequanj@163.com

  保养

  使用开始1-2日内再拧紧主体与基座的联结螺栓,以后每隔3-6个月再拧紧。
